Traitement des eaux

Solution Zéro Rejet

Ecologie industrielle, NTS c'est une gamme pour le traitement de l'eau

Vers le zero rejets pour les effluents industriels

N T S propose plusieurs solutions pour le « zéro rejet » :

 Evaporateur d’eau IST ETV 300
 Fonctionnement IST ETV 300
 Spécification IST ETV 300

Evaporateur d’eau IST ETV 300

Evaporateur d'eau sous videl’évaporateur est un système conçu pour le traitement des solutions aqueuses venant de différents procédés industriels. Le principe est la concentration de matières solides contenues dans l’effluent par ÉVAPORATION SOUS VIDE, il permet une réduction significative du volume d’effluents usagés à éliminer et  la récupération de l’eau traitée en boucle « zéro rejet ».

NTS commercialise les évaporateurs pour effluents IST

Les avantages de l'évaporation sous vide

L’évaporation sous vide est une solution très économique car elle n’utilise pas de réactifs et autres consommables. Cette solution présente de nombreux autres avantages:

  • Réduire les volumes d’effluents industriels contenant de l’eau.
  • Séparer un liquide de ses substances dissoutes par évaporation
  • Concentrer une solution aqueuse par extraction d’eau.
  • Rejet zéro, recyclage en process ou rejet de l’eau distillée.
  • Réduire les coûts de destruction des déchets liquides.
  • Réduire la DCO
  • Permettre la séparation totale des métaux

Solution pour réduire la DCO des effluents

  • Porter à ébullition l’effluent, à basse température (30°C) sous vide. Les vapeurs vont naturellement se refroidir sur un échangeur froid qui les condense en eau distillée.
  • L’énergie nécessaire pour élever la température de l’effluent et condenser les vapeurs vient de la pompe à chaleur
  • Le contrôle de l’évaporation est garanti par un automate programmable.

Traitement de l'eau

Fonctionnement IST ETV 300

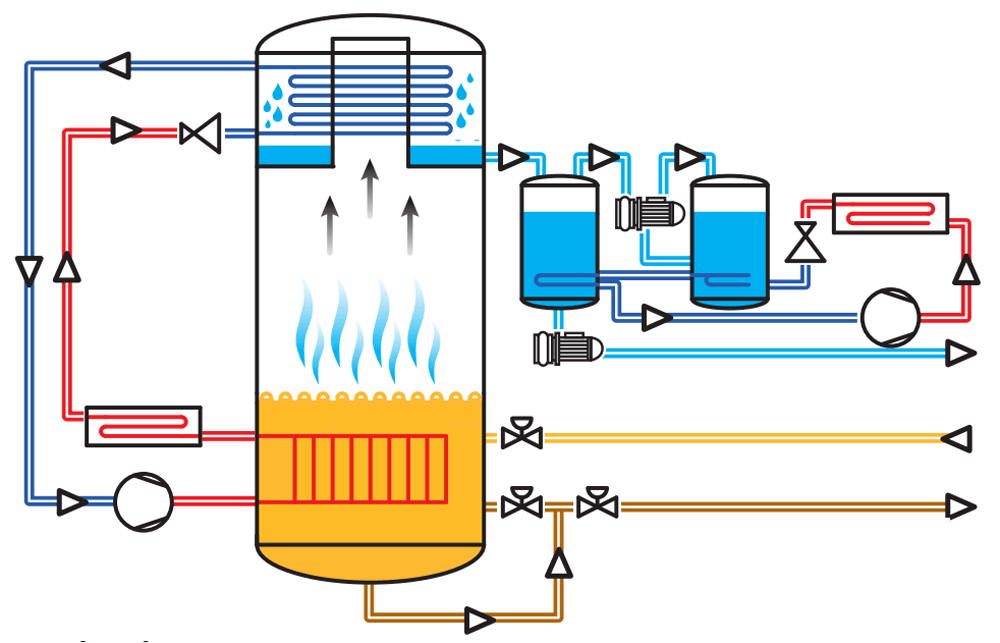

Schema de principeLes évaporateurs sous vide IST se caractérisent par une opération de concentration de matières solides contenues dans l’effluent par ÉVAPORATION SOUS VIDE

Principe de fonctionnement de l'ETV 300 IST

Création du vide

Au démarrage de l’évaporateur, la pompe à vide se met en route pour créer le vide dans les chambres d’ébullition.

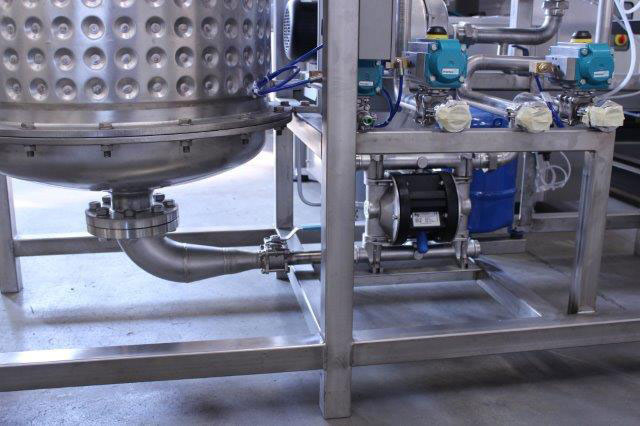

evaporateur-NTS-pompeavideLe vide est assuré par une pompe à anneaux liquides dont le rendement est optimisé par le refroidissement de la boucle d’eau fermée l’alimentant, au moyen du groupe secondaire, composé du compresseur, de l’aérotherme et des serpentins que se trouvent dans les cuves.

Une vanne maintient le vide dans la chambre d’ébullition en cas d’arrêt de l’appareil.

Le distillat collecté dans sa cuve est refroidit (à environ 20°C) au moyen du groupe secondaire.

Les frigories du circuit secondaire sont générées par le compresseur auxiliaire.

Entrée de l’effluent à traiter

Une fois la chambre sous vide, le contrôleur de niveau gère la vanne pneumatique permettant l’entrée de l’effluent (sans pompe auxiliaire) et d’avoir un niveau constant dans la chaudière pendant l’évaporation.

Mise en chauffe de l’effluent

Le compresseur frigorigène principal génère l’énergie nécessaire pour maintenir l’effluent à la température d’ébullition.

Section

Lorsque le rapport de concentration est atteint, suivant la programmation (ou un densimètre en option), l’évaporateur s’arrête et ouvre la vanne pour remettre la chaudière à pression atmosphérique.

Décharge concentrat

Puis la décharge complète du concentrat commence grâce à sa pompe au travers de la vanne.

Nouveau cycle

Une fois l’opération terminée, l’évaporateur repart automatiquement pour un nouveau cycle de travail.

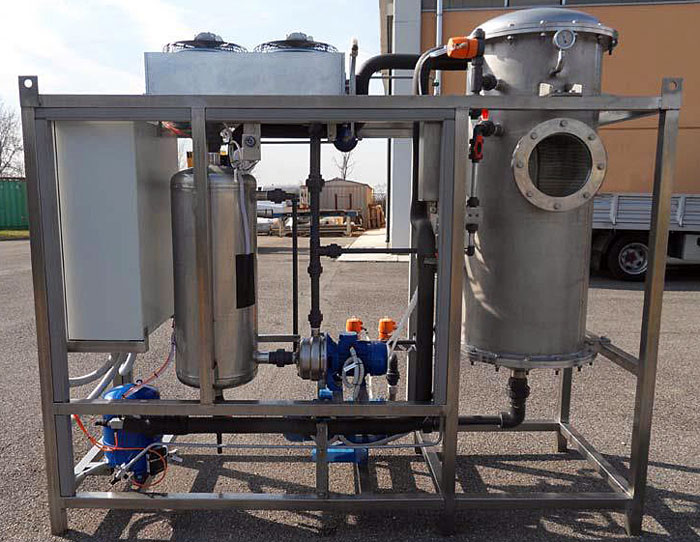

Quelques images de l'évaporateur modèle IST ETV 300

Spécification IST ETV 300

NTS Evaporateur d'eau sous videLes évaporateurs d’effluents usagés I.S.T. et commercialisés par NTS offrent la solution idéale aux problèmes liés au traitement et à la purification des eaux usées industrielles, en permettant leur réutilisation ultérieure.

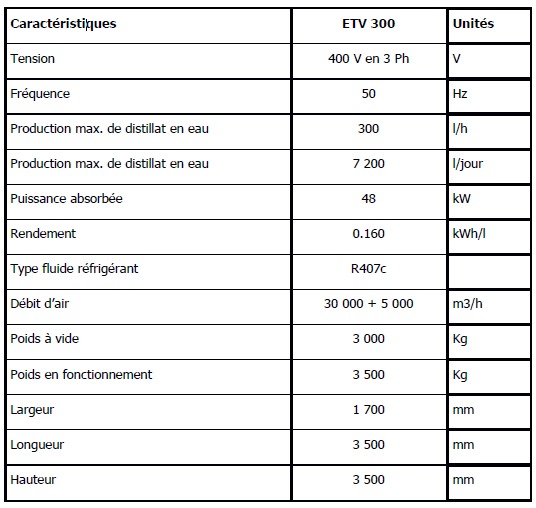

Spécifications techniques de l'évaporateur IST ETV 300

Chambre d’ébullition

1 Chambre d’ébullition en SUPERDUPLEX SAF 2507 (UNS 32760)

Chambre de condensation

1 Chambre de condensation des vapeurs

Réservoir de distillat

2 Réservoir de distillat

Compresseur principal

1 Compresseur principal du fluide frigorigène pour l’évaporation et la condensation des vapeurs

Compresseur auxiliaire

1 Compresseur auxiliaire pour le refroidissement du distillat et de la boucle de vide

Pompe à vide

1 Pompe à vide à anneaux liquides

Pompe de décharge distillat

1 Pompe de décharge distillat.

Pompe de décharge concentrat

1 Pompe de décharge concentrat en SUPERDUPLEX SAF 2507 (UNS 32760)

Aérotherme principal

1 Aérotherme du circuit frigorigène principal, pour l’équilibrage thermique de la pompe à chaleur

Aérotherme auxiliaire

1 Aérotherme du circuit frigorigène auxiliaire

Vannes

1 Vanne pneumatique pour l’entrée effluent à traiter
1 Vanne pneumatique pour la décharge concentrât
1 Vanne pneumatique pour le contrôle du vide
1 Vanne pneumatique d’entrée d’air
1 Vanne pneumatique pour la sortie distillat
